Хитрый Трансформатор
Для проведения эксперимента я имел в виду другую схему! На рисунке я расположил две катушки рядом только для наглядности. В реальности катушки должны быть друг на друге.

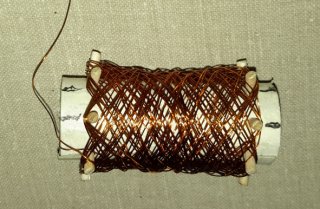

Я тоже провел эксперимент. Когда реально начал мотать катушки, то понял, что это не две отдельные катушки, а одна, но намотанная по типу УНИВЕРСАЛ. В этом случае проход провода справа налево перекрещивается с проводом, идущим слева направо. Таким образом мотая одну катушку мы получаем пересечение витков (в частном случае под прямым углом). Вот что получилось.

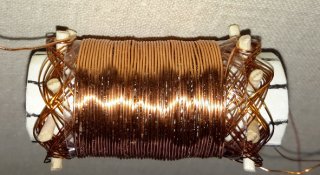

Поверх это катушки намотана катушка съема.
Параметры. Феррит от сетевого фильтра.
Первичная обмотка примерно 180 витков, провод 0, 23, индуктивность 0, 8 mH. Вторичная (рядная) обмотка 50 витков, провод 0, 45, индуктивность 0, 11 mH. Генератор регулируемый, частота от 5 до 160 кГц. Поскольку использован сетевой фильтр, то на частотах выше 50 к!
ВСЕ РЕЗУЛЬТАТЫ ГОДЯТСЯ ТОЛЬКО ДЛЯ ОПРЕДЕЛЕНИЯ ХАРАКТЕРА ЗАВИСИМОСТЕЙ. Замер импульсных токов цифровым вольтметром неправомерен.
График изменения входной и выходной мощности от нагрузки на частоте 9 кГц.
Ток холостого хода 19, 8 мА. Входной ток КЗ 58, 8 мА, на выходе 197, 4 мА.
График изменения входной и выходной мощности от нагрузки на частоте 15 кГц.
Ток холостого хода 158, 8 мА. Входной ток КЗ 169 мА, на выходе более 200 мА.
Светодиод светит примерно на 2/3 мощности в обоих случаях.
Должен сказать, что ни в одном из вариантов с обычной намоткой (на стержнях, кольцах низко-, средне- и высокочастотных) таких результатов не получал. Набор приборов тот же. Больше 80% от входа на выходе не получалось!
